Popularización integral del conocimiento de los motores del ventilador

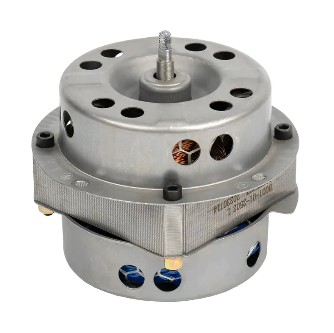

¿Qué es exactamente un mocolina de ventilador?

A motor de ventilador está estrechamente asociado con el "viento": es un dispositivo de conducción que proporciona energía para varios equipos de ventilador, y puede llamarse el "núcleo de potencia" del ventilador. Si comparamos el ventilador con un "portero de aire", el motor del ventilador es su "músculo", capaz de generar energía para permitir que el ventilador transporte aire o gas.

En esencia, el motor del ventilador pertenece a una subcategoría de motores eléctricos y es un dispositivo especializado. Su función central es convertir eficientemente la energía eléctrica en energía mecánica: cuando una corriente eléctrica pasa a través de los devanados, genera fuerza electromagnética para impulsar el rotor para que gire. El rotor luego conduce las cuchillas del ventilador o los impulsores a través del eje giratorio, formando un flujo de aire direccional.

En comparación con los motores ordinarios, los motores del ventilador tienen muchas características únicas. Necesita mantener la salida de torque estable a diferentes velocidades. Por ejemplo, cuando se bloquea la toma de aire, puede aumentar automáticamente el torque para mantener el volumen de aire. También necesita adaptarse a varios entornos de presión del aire, ya sea que se trate de ventilación de baja presión o escenarios de suministro de aire de alta presión, puede funcionar de manera estable.

En términos de campos de aplicación, se pueden encontrar motores de ventilador en varios aspectos de la vida y la producción. En el campo civil, es el "corazón" de los electrodomésticos, como aires acondicionados y campanas de alcance. En el campo industrial, se utiliza para la ventilación de fábrica, la reducción de la temperatura de la torre de enfriamiento, el suministro de aire de la caldera, etc. En el campo de la medicina, los generadores de oxígeno y los ventiladores también confían en ella para garantizar las necesidades de respiración de los pacientes.

En pocas palabras, un motor de ventilador es un dispositivo de alimentación personalizado para "promover el flujo de aire". Su rendimiento determina la eficiencia, la estabilidad y el rango aplicable del ventilador. Sin él, incluso el ventilador más sofisticado es solo un montón de piezas de metal estático, no puede darse cuenta de ninguna función de transporte aéreo.

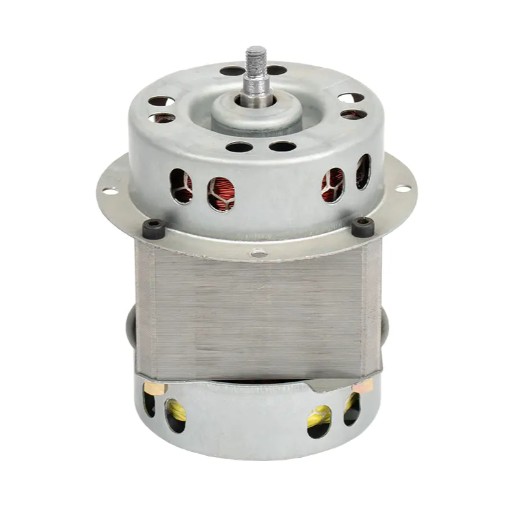

¿Qué estructuras únicas componen un motor de ventilador?

La razón por la cual el motor del ventilador puede impulsar eficientemente el ventilador para operar es inseparable de su estructura interna cuidadosamente diseñada. Es un todo integral con múltiples componentes de precisión que funcionan juntos, y cada componente tiene su función insustituible, que admite conjuntamente todo el proceso de "convertir la energía eléctrica en energía del flujo de aire". El siguiente es un análisis detallado de su estructura central:

Componentes estructurales	Composición del núcleo	Funciones principales	Escenarios de aplicación típicos
Estator	Núcleo de acero de silicio laminado con devanados de cobre/aluminio	Genera un campo magnético giratorio para proporcionar energía para el rotor; Los parámetros de devanado determinan la adaptabilidad del voltaje y las características del par	Todos los tipos de motores de ventilador, especialmente escenarios industriales de alta carga
tor	Tipo de jaula de ardilla (barras conductivas de núcleo anillos de cortocircuito)/tipo de herida (anillos de deslizamiento de devanados aislados) Eje de acero de alta resistencia	Corta el campo magnético del estator para generar corriente inducida, convirtiéndola en energía mecánica rotacional; transmite potencia al ventilador de cuchillas a través del eje	Caza de ardilla: fanáticos del hogar/pequeños y medianos industriales; Herida: grandes ventiladores industriales que requieren inicio frecuente
Alojamiento	Aleación de hierro fundido/aluminio, algunos con disipadores de calor	Protege los componentes internos de las impurezas; acelera la disipación de calor a través de disipadores de calor; corrige la posición del motor	Aleación de aluminio (a prueba de óxido) para ambientes húmedos; Diseño del disipador de calor para entornos de alta temperatura
Aspectos	Rodamientos de bolas (bolas de anillo exterior del anillo interno jaula)/cojinetes deslizantes (bujes resistentes al desgaste)	Reduce la fricción rotacional del eje, asegurando la operación estable del rotor	Rodamientos de bolas: ventiladores de alta velocidad (por ejemplo, ventiladores de escape industrial); Rodamientos deslizantes: escenarios de bajo ruido (por ejemplo, aires acondicionados para el hogar)
Sistema de conmutación (DC)	Cepillado (cepillos de grafito conmutador de cobre)/sin escobillas (controlador electrónico del sensor de hall)	Cambia la dirección de la corriente del rotor para mantener la rotación continua; Los sistemas sin escobillas reducen el desgaste y el ruido	Cepillado: dispositivos de bajo costo (por ejemplo, ventiladores pequeños); Sin escobillas: equipo de precisión (por ejemplo, ventiladores médicos)
Componentes auxiliares	Condensador, caja terminal, protector térmico	El condensador ayuda al arranque del motor monofásico; La caja terminal protege las conexiones del circuito; El protector térmico evita el daño por sobrecalentamiento/sobrecalentamiento	Condensador: ventiladores monofásicos domésticos; Protector térmico: todos los motores que requieren operación continua (por ejemplo, ventiladores de taller)

Estos componentes cooperan entre sí para formar un todo orgánico: el estator genera un campo magnético giratorio, el rotor gira bajo la acción del campo magnético, los rodamientos reducen la fricción, la carcasa proporciona protección y disipación de calor, el sistema de conmutación (motor DC) garantiza la estabilidad de la dirección de rotación y los componentes auxiliares garantizan la seguridad y la conveniencia. Si algún componente falla, puede conducir a la degradación del rendimiento del motor o incluso una falla completa.

¿Cuál es el principio técnico central de un motor del ventilador?

El motor del ventilador parece complejo, pero su principio operativo central siempre gira en torno a la ley física básica de "inducción electromagnética". En pocas palabras, genera un campo magnético a través de la energía eléctrica, luego utiliza la interacción entre los campos magnéticos para generar rotación mecánica, y finalmente se da cuenta de la conversión de "energía eléctrica → energía magnética → energía mecánica". El siguiente es un análisis detallado de este proceso:

1. Generación de campo magnético: la magia del magnetismo generador de electricidad

El primer paso para que funcione un motor es "generar un campo magnético con electricidad". Este proceso sigue la ley de Ampere: cuando una corriente eléctrica pasa a través de un conductor (aquí se refiere al devanado del estator), se generará un campo magnético alrededor del conductor. La dirección del campo magnético se puede juzgar por la regla del tornillo de la mano derecha (sostenga el cable con la mano derecha, el pulgar apunta a la dirección de corriente y la dirección de los cuatro dedos que se doblan es la dirección del campo magnético alrededor).

En los motores del ventilador de CA, se ingresa la corriente alterna (dirección de corriente y magnitud de magnitud periódicamente con el tiempo), por lo que la dirección del campo magnético generado por los devanados del estator también girará con el cambio de dirección de corriente, formando un "campo magnético giratorio". La velocidad del campo magnético giratorio (llamado velocidad sincrónica) está relacionada con la frecuencia de potencia y el número de pares de polos del motor. La fórmula es: velocidad sincrónica = 60 × frecuencia de potencia ÷ número de pares de polos. Por ejemplo, bajo la fuente de alimentación de frecuencia de potencia (50Hz), la velocidad sincrónica de un motor con un par de polos es de 3000 rpm, y eso con dos pares de polos es de 1500 rpm.

En los motores del ventilador DC, la corriente continua (la dirección de corriente se fija) se ingresa, y los devanados del estator generan un "campo magnético constante". Para que el rotor gire, es necesario cambiar continuamente la dirección actual de los devanados del rotor a través de un sistema de conmutación (cepillos y conmutadores de motores cepillados, o controladores electrónicos de motores sin escobillas), de modo que el campo magnético del rotor y el campo magnético del estator siempre mantienen un estado interactivo.

2. Rotación del rotor: conducir por fuerza de campo magnético

Con un campo magnético, el siguiente paso es usar la fuerza entre los campos magnéticos para impulsar el rotor a girar. Este proceso sigue la regla de la mano izquierda: estire la mano izquierda, haga el pulgar perpendicular a los otros cuatro dedos y en el mismo plano, deje que las líneas de inducción magnética ingresen desde la palma, los cuatro dedos apuntan a la dirección actual, y la dirección apuntada por el pulgar es la dirección de la fuerza en el conductor energizado en el campo magnético.

En los motores de CA, el campo magnético giratorio del estator cortará las barras conductoras del rotor (rotor de la jaula ardilla). Según la ley de inducción electromagnética, se generará una corriente inducida (corriente en un circuito cerrado) en las barras conductoras. Estas barras conductoras con corriente están en el campo magnético giratorio y se someterán a fuerza electromagnética, y la dirección de la fuerza está determinada por la regla de la izquierda. Debido a que el campo magnético giratorio es anular, la fuerza electromagnética en cada parte del rotor formará un par giratorio (par), empujando el rotor para que gire en la dirección del campo magnético giratorio. Sin embargo, la velocidad real del rotor (llamado velocidad asincrónica) será ligeramente menor que la velocidad sincrónica (hay una velocidad de deslizamiento), porque solo cuando hay una diferencia de velocidad puede, el campo magnético puede cortar continuamente las barras conductoras para generar la corriente inducida.

En los motores DC, el estator genera un campo magnético constante. Los devanados del rotor están conectados con corriente continua a través de cepillos (motores cepillados) o controladores electrónicos (motores sin escobillas). En este momento, los devanados del rotor se convierten en "conductores energizados", que están sujetos a la fuerza electromagnética en el campo magnético del estator para formar un par giratorio. Cuando el rotor gira a un cierto ángulo, el sistema de conmutación cambiará la dirección actual de los devanados del rotor, de modo que la dirección de la fuerza electromagnética permanece sin cambios, manteniendo así la rotación continua del rotor.

3. Regulación de velocidad: la clave para el control bajo demanda

Los ventiladores necesitan diferentes volúmenes de aire en diferentes escenarios, lo que requiere que el motor pueda ajustar la velocidad. El núcleo de la regulación de la velocidad es cambiar el par giratorio o la velocidad del campo magnético del motor, y los métodos específicos varían según el tipo de motor:

Regulación de velocidad del motor de CA:

Regulación de velocidad de conversión de frecuencia:

Ajuste la velocidad sincrónica del campo magnético giratorio del estator cambiando la frecuencia de potencia, cambiando así la velocidad del rotor. Por ejemplo, reducir la frecuencia de potencia de 50Hz a 25Hz reducirá a la mitad la velocidad sincrónica, y la velocidad del rotor también disminuirá en consecuencia. Este método tiene un amplio rango de regulación de velocidad y alta precisión, y es el método de regulación de velocidad convencional para los ventiladores industriales modernos.

Regulación de regulación de voltaje: ajuste la velocidad cambiando el voltaje de suministro de los devanados del estator. Cuando el voltaje disminuye, el campo magnético del estator se debilita, la fuerza electromagnética sobre el rotor disminuye y la velocidad disminuye. Sin embargo, este método tiene un rango de regulación de velocidad limitada y baja eficiencia, y se usa principalmente en pequeños ventiladores (como el ajuste de engranajes de los ventiladores domésticos).

Regulación de velocidad de cambio de postes: ajuste el número de pares de polos del motor cambiando el modo de conexión de los devanados del estator (como cambiar de 2 pares a 4 pares), reduciendo así la velocidad sincrónica. Este método solo puede realizar una regulación de velocidad de marcha fija (como engranajes altos y bajos), y es adecuado para escenarios que no requieren una regulación de velocidad continua.

Regulación de velocidad del motor DC:

Regulación de regulación de voltaje Regulación: la velocidad de un motor DC es proporcional al voltaje de suministro (bajo cierta carga). Por lo tanto, la velocidad se puede ajustar suavemente ajustando el voltaje de entrada (como usar un controlador de tiristor o PWM). Por ejemplo, reducir el voltaje de un motor CC de 12 V a 6V reducirá a la mitad la velocidad. Este método es simple y eficiente, y se usa ampliamente en los ventiladores de DC (como los ventiladores de enfriamiento de automóviles).

Regulación de velocidad de regulación magnética: ajuste la velocidad cambiando la resistencia del campo magnético del estator (aplicable a los motores de CC excitados). Cuando el campo magnético se debilita, el rotor necesita una mayor velocidad para generar suficiente fuerza electromotriz de espalda para equilibrar el voltaje de la fuente de alimentación, por lo que la velocidad aumentará. Sin embargo, este método tiene un rango de regulación de velocidad limitada y puede afectar la vida del motor.

4. Balance de par: Garantía para la operación estable

Durante la operación del ventilador, la salida de par del motor debe equilibrarse con el par de carga del ventilador (principalmente el par generado por la resistencia del aire) para mantener una velocidad estable. Cuando el par de carga aumenta (como el filtro del ventilador está bloqueado), la velocidad del motor disminuirá temporalmente. En este momento, el campo magnético del estator corta el rotor más rápido, la corriente inducida aumenta y el par electromagnético también aumenta hasta que reequilibra con el par de carga y la velocidad regresa a la estabilidad (motor de CA); o el controlador detecta el aumento de la corriente y aumenta automáticamente el voltaje para aumentar el par (motor de CC). Por el contrario, cuando el par de carga disminuye, la velocidad del motor aumentará temporalmente y el par disminuirá en consecuencia, alcanzando un nuevo balance.

Esta capacidad de ajuste adaptativo de torque es una característica importante que distingue a los motores del ventilador de los motores ordinarios, y también es la clave para su operación estable en entornos de flujo de aire complejos.

¿Qué funciones realiza un motor de ventilador?

Como la fuente de alimentación central del ventilador, el diseño de la función del motor del ventilador sirve directamente al objetivo central de "promover el flujo de aire de manera eficiente, estable y flexible". Estas funciones no solo determinan el rendimiento del ventilador, sino que también afectan sus escenarios aplicables y la experiencia del usuario. Las siguientes son las funciones principales y el análisis detallado del motor del ventilador:

1. Salida de alto par: "Garantía de potencia" para hacer frente a cargas complejas

El par es el momento generado cuando el motor gira, que comúnmente se conoce como "potencia de rotación". La función principal del motor del ventilador es generar un par suficiente para superar las cargas como la resistencia al aire y la inercia de la cuchilla del ventilador, y promover el funcionamiento normal del ventilador.

Torque de arranque: el motor necesita superar la resistencia estática del ventilador (como la gravedad de las cuchillas del ventilador y la fricción estática de los rodamientos) en el momento del inicio, por lo que debe tener suficiente par inicial. Por ejemplo, las cuchillas del ventilador de grandes ventiladores industriales son pesadas, y el motor debe emitir varias veces el par nominal para "conducir" las cuchillas del ventilador para girar al inicio; De lo contrario, puede tener dificultades para comenzar o "aprovechar".

Torque nominal: el par de salida continuamente por el motor a la velocidad nominal debe coincidir con el par de carga del ventilador en condiciones de trabajo normales. Por ejemplo, el par nominal del motor de una campana de rango de hogar debe ser capaz de superar la resistencia del humo de aceite que pasa a través del filtro y la tubería para garantizar el volumen de aire de escape estable.

Torque de sobrecarga: cuando el ventilador encuentra un aumento repentino en la carga (como el filtro que se bloquea repentinamente por una gran cantidad de aceite), el motor debe poder emitir un torque que excede el valor nominal por un corto tiempo para evitar una caída repentina en la velocidad o apagado. El par de sobrecarga de los motores de soplador de alta calidad puede alcanzar 1.5-2 veces el par nominal y puede operar en el estado de sobrecarga durante decenas de segundos sin daños.

Esta potente capacidad de salida de torque permite que el motor del ventilador se adapte a varios escenarios de carga, desde una ligera ventilación hasta un escape fuerte.

2. Regulación de velocidad de amplio rango: "flexibilidad" para ajustar el volumen de aire a pedido

La demanda de volumen de aire varía mucho en diferentes escenarios (por ejemplo, los aires acondicionados necesitan un volumen de aire grande para enfriar en verano, mientras que solo un pequeño volumen de aire para la ventilación en primavera y otoño). Por lo tanto, el motor del ventilador debe tener una función de regulación de velocidad para ajustar el volumen de aire cambiando la velocidad (el volumen de aire es aproximadamente proporcional a la velocidad).

Regulación de velocidad múltiple: los engranajes de velocidad fijos (como bajo, medio y alto) se establecen a través de interruptores mecánicos o botones electrónicos, que es fácil de operar y bajo costo. Es común en los fanáticos del hogar, los secadores de cabello de escritorio y otros equipos. Por ejemplo, el "engranaje de aire frío" de un secador de pelo corresponde a baja velocidad, y el "engranaje fuerte de aire caliente" corresponde a alta velocidad.

Regulación de velocidad sin paso: puede ajustar continuamente la velocidad dentro de un cierto rango para lograr cambios suaves en el volumen de aire. Por ejemplo, el motor del ventilador del aire acondicionado central puede ajustar la velocidad en tiempo real a través de un termostato para mantener la temperatura ambiente cerca del valor establecido, evitando el frío y el calor repentinos; Los fanáticos industriales pueden lograr un ajuste continuo de velocidad calificado del 0-100% a través de convertidores de frecuencia para satisfacer las necesidades de ventilación de diferentes enlaces de producción.

Regulación de velocidad inteligente: combine sensores y sistemas de control para realizar una regulación de velocidad automática. Por ejemplo, el motor del ventilador de escape con sensor de humo puede aumentar automáticamente la velocidad de acuerdo con la concentración de humo; El motor del ventilador de enfriamiento del motor del automóvil ajustará automáticamente la velocidad de acuerdo con la temperatura del refrigerante (pare cuando la temperatura sea baja y se ejecute a alta velocidad cuando la temperatura sea alta).

La función de regulación de la velocidad no solo mejora la aplicabilidad del ventilador, sino que también puede ahorrar energía significativamente, reduciendo la velocidad cuando la demanda del volumen de aire es baja puede reducir en gran medida el consumo de energía del motor (la potencia del motor es aproximadamente proporcional al cubo de la velocidad; si la velocidad se reduce a la mitad, la potencia es aproximadamente 1/8 del original).

3. Conversión de energía eficiente: "núcleo de ahorro de energía" para reducir el consumo de energía

Cuando el motor está funcionando, parte de la energía eléctrica se convertirá en energía térmica (como el calentamiento de resistencia al devanado, el calentamiento de corriente de color pareja de hierro) y se desperdiciará. La eficiencia de conversión de energía (la relación entre la energía mecánica de salida para ingresar energía eléctrica) es un índice importante para medir el rendimiento del motor. Las funciones de alta eficiencia y ahorro de energía de los motores del ventilador se reflejan principalmente en los siguientes aspectos:

Optimización del material: los devanados de alambre de cobre de alta conductividad (resistencia más pequeña y menos calor que los cables de aluminio) y las láminas de acero de silicio de baja pérdida (reduciendo la pérdida de corriente de parro Por ejemplo, el grosor de la lámina de acero de silicio de núcleo de hierro de los motores de alta eficiencia puede ser tan delgado como 0.23 mm, y la superficie está recubierta con una capa aislante para suprimir aún más las corrientes de pareja.

Diseño estructural: al optimizar la distribución de los devanados del estator (como el uso de devanados distribuidos en lugar de devanados concentrados) y el diseño de ranura del rotor, la distribución del campo magnético es más uniforme y la pérdida de histéresis se reduce. Al mismo tiempo, la tecnología de procesamiento de eje de alta precisión y cojinete de alta precisión reduce la pérdida de fricción mecánica y mejora la eficiencia general.

Control inteligente: Combine la tecnología de conversión de frecuencia para lograr la "salida a pedido": cuando la carga del ventilador es ligera, el motor reduce automáticamente la velocidad y la corriente para evitar "usar un caballo grande para tirar de un pequeño carro". Por ejemplo, el motor de ventilador de los aires de los inversores domésticos puede alcanzar una eficiencia de más del 85%, que es un 30% más de ahorro de energía que los motores tradicionales de velocidad fija.

Para los fanáticos que necesitan funcionar durante mucho tiempo (como los sistemas de ventilación industrial y los ventiladores de enfriamiento del centro de datos), el efecto de ahorro de energía de los motores de alta eficiencia es particularmente significativo, lo que puede reducir en gran medida los costos operativos a largo plazo.

4. Operación estable: "piedra angular de fiabilidad" para garantizar un flujo de aire uniforme

La función central del ventilador es proporcionar un flujo de aire estable, que depende de la capacidad de operación estable del motor, es decir, para mantener la consistencia de la velocidad y el par en diversas condiciones de trabajo, y evitar la fluctuación del volumen de aire debido a las fluctuaciones.

Estabilidad de la velocidad: los motores de soplador de alta calidad están equipados con rodamientos de alta precisión y tecnología de corrección de equilibrio dinámico para garantizar que el agotamiento radial del rotor durante la rotación se controle dentro de 0.05 mm, reduciendo así las fluctuaciones de velocidad. Por ejemplo, la fluctuación de velocidad del motor del ventilador de los ventiladores médicos debe controlarse dentro de ± 1% para garantizar la estabilidad del flujo de aire respiratorio del paciente.

Capacidad anti-interferencia: puede resistir la interferencia externa, como la fluctuación del voltaje de la fuente de alimentación y el cambio de temperatura ambiente. Por ejemplo, cuando el voltaje de la cuadrícula fluctúa de 220V a 198V (± 10%), el motor puede mantener una desviación de velocidad de no más del 5% a través del circuito estabilizador de voltaje incorporado o el diseño de circuito magnético para garantizar un volumen de aire estable.

Capacidad de operación continua: tiene durabilidad para la continuaperación a largo plazo. Los motores de soplador de grado industrial generalmente adoptan materiales de aislamiento de clase H (resistencia a la temperatura de hasta 180 ° C) y están equipados con sistemas eficientes de disipación de calor, lo que permite una operación ininterrumpida de 24 horas para satisfacer las necesidades de ventilación continua de talleres de fábrica, túneles de metro y otros escenarios.

5. Protección de seguridad: "barrera protectora" para prevenir fallas

Los motores del ventilador pueden enfrentar riesgos como sobrecarga, sobrecalentamiento y cortocircuitos cuando funcionan en entornos complejos, por lo que es crucial tener múltiples funciones de protección de seguridad incorporadas:

Protección de sobrecarga: cuando la carga del motor excede el valor nominal (como la cuchilla del ventilador atrapada por objetos extraños), la corriente aumentará bruscamente. El protector de sobrecarga (como un relé térmico, sensor de corriente) cortará la fuente de alimentación en 1-3 segundos para evitar que los devanados se quemen. Después de eliminar la falla, se requiere reinicio manual (algunos modelos se pueden reiniciar automáticamente) para reiniciar.

Protección contra el sobrecalentamiento: la temperatura se monitorea en tiempo real a través de un termistor integrado en el devanado. Cuando la temperatura excede el límite de tolerancia del material de aislamiento (como el motor de aislamiento de clase B que excede los 130 ° C), la fuente de alimentación se corta inmediatamente. Esta protección es particularmente importante para los motores con paradas de inicio frecuentes o una mala ventilación.

Protección contra cortocircuitos: cuando el aislamiento del devanado está dañado y causa un cortocircuito, el fusible o el interruptor de circuito en la línea entrante del motor soplarán rápidamente para cortar la fuente de alimentación, evitando el fuego o la falla de energía.

Protección anti-inversa: algunos motores (como los ventiladores de escape de humo) están equipados con dispositivos de detección de dirección. Si el rotor se invierte debido al cableado incorrecto (que reducirá el volumen de aire o incluso dañará el ventilador), el dispositivo de protección se detendrá y alarmará inmediatamente para asegurarse de que el ventilador funcione en la dirección correcta.

6. Operación de bajo ruido: "ventaja detallada" para mejorar la experiencia del usuario

El ruido proviene principalmente de la vibración mecánica (fricción del rodamiento, desequilibrio del rotor) y ruido electromagnético (vibración causada por cambios en el campo magnético) durante la operación del motor. Los motores del ventilador alcanzan la función de bajo ruido a través del diseño optimizado para mejorar la experiencia del usuario:

Reducción de ruido mecánico: los rodamientos de bolas de precisión (con un pequeño coeficiente de fricción) se usan y se llenan con grasa de acción prolongada para reducir el ruido de fricción rotacional; El rotor se corrige mediante un equilibrio dinámico para reducir el ruido de vibración durante la rotación (la vibración se controla por debajo de 0.1 mm/s).

Reducción del ruido electromagnético: al optimizar la disposición de los devanados del estator y el diseño del circuito magnético, la vibración de la fuerza electromagnética causada por los armónicos del campo magnético se reduce; La carcasa está hecha de materiales aislantes de sonido (como recubrimientos de amortiguación) para absorber las ondas de sonido de vibración. Por ejemplo, el motor de ventilador de las unidades interiores de aire acondicionado del hogar puede controlar el ruido de operación por debajo de 30 decibelios (equivalente a un susurro), lo que no afecta el sueño.

Estas funciones cooperan entre sí, lo que permite que el motor del ventilador proporcione una fuerte potencia, se adapte de manera flexible a las diferentes necesidades y, al mismo tiempo, tenga en cuenta el ahorro de energía, la seguridad y el bajo ruido, convirtiéndose en la "fuente de energía completa" de varios equipos de ventilador.

¿Qué problemas pueden resolver los motores del soplador?

La existencia de motores de ventilador es esencialmente superar varios obstáculos en el proceso de flujo de aire y satisfacer la demanda humana de "flujo de aire controlable" en la producción y la vida. Desde familias hasta fábricas, desde la vida diaria hasta la industria de precisión, resuelve muchos problemas clave relacionados con el aire de la siguiente manera:

1. Resolver el problema del "aire estancado" en espacios cerrados

En habitaciones cerradas (como hogares, oficinas, salas de reuniones) con puertas y ventanas cerradas, la falta de circulación de aire a largo plazo conducirá a una disminución en el contenido de oxígeno, un aumento en la concentración de dióxido de carbono y la acumulación de gases nocivos como el formaldehído, el humo del petróleo y el odor corporal, el deslegamiento, el tasquedad, el tosquedad y otros problemas.

Los sistemas de ventilación impulsados por el motor del ventilador (como los sistemas de aire fresco, los ventiladores de escape) pueden formar flujo de aire direccional: introducir aire fresco al aire libre en la habitación y descargar aire sucio al mismo tiempo para lograr la circulación de aire. Por ejemplo, un sistema de aire fresco doméstico equipado con un motor de ventilador eficiente puede cambiar el aire 1-2 veces por hora, manteniendo la calidad del aire de la habitación cerrada a un nivel saludable, especialmente adecuado para escenarios con frecuentes smog o necesidad de desodorización después de la decoración.

En espacios completamente cerrados, como garajes subterráneos y ejes de ascensores, los motores del soplador son aún más indispensables: pueden descargar el escape de automóvil y los olores mohosos, evitando que la acumulación de gas nocturna cause riesgos de seguridad.

2. Resolver los problemas de "desequilibrio de temperatura" y "sobrecalentamiento"

Ya sea en la vida o la producción, el control de la temperatura es inseparable de la ayuda del flujo de aire, y el motor del ventilador es la potencia central para realizar la regulación de la temperatura:

Control de temperatura del hogar: el motor del ventilador interior del aire acondicionado impulsa las cuchillas del viento para enviar aire frío y caliente generado por el condensador a la habitación, lo que hace que la temperatura ambiente alcance rápidamente el valor establecido a través de la circulación de aire; El motor del ventilador del sistema de calentamiento acelera la disipación de calor del radiador de agua caliente, lo que hace que la temperatura ambiente aumente de manera más uniforme (evitando el sobrecalentamiento cerca del radiador y las esquinas frías).

Disipación de calor del equipo: los hosts de computadora, proyectores, máquinas herramientas industriales y otros equipos generan mucho calor durante la operación. Si no se disipa en el tiempo, conducirá a la degradación del rendimiento o incluso al agotamiento. El ventilador de enfriamiento impulsado por el motor del ventilador puede forzar el calor. Por ejemplo, el ventilador de enfriamiento de la CPU de la computadora se basa en el motor para girar a alta velocidad (generalmente 3000-5000 rpm) para formar el flujo de aire, controlando la temperatura del chip por debajo de los 80 ° C.

Control de la temperatura industrial: en entornos de alta temperatura, como fábricas de acero y fábricas de vidrio, grandes ventiladores de flujo axial impulsados por motores de soplador pueden descargar aire caliente en el taller e introducir aire frío externo al mismo tiempo, reduciendo la temperatura del entorno laboral y protegiendo la seguridad de los trabajadores y la operación estable de los equipos.

3. Resolver el problema de la "acumulación de contaminantes"

Se generarán diversos contaminantes (polvo, humo de aceite, gases químicos, etc.) en producción y vida. Si no se eliminan en el tiempo, pondrán en peligro la salud o afectarán la calidad de la producción. Motores de ventilador resuelve este problema impulsando diferentes tipos de ventiladores:

El humo de aceite de la cocina: el motor del ventilador de la campana de gama genera una fuerte presión negativa (succión) para descargar el humo de aceite generado durante la cocción a través de la tubería hacia el exterior, evitando el humo de aceite que se adhiere a las paredes y muebles, y reduce la inhalación humana de sustancias nocivas en el humo de aceite (como el bencopireno).

Polvo industrial: en fábricas de cemento, molinos de harina y otros lugares, los colectores de polvo impulsados por los motores del soplador recogen partículas de polvo en el aire a través de filtros o separadores de ciclones, reducen la concentración de polvo, protegen los sistemas respiratorios de los trabajadores y evitan el riesgo de explosiones de polvo.

Gas de residuos químicos: en laboratorios y plantas químicas, los ventiladores anticorrosión (hechos de materiales resistentes al ácido y álcali) impulsados por motores de soplador bombean gases tóxicos (como formaldehído, cloro) generados en experimentos en dispositivos de tratamiento de gases residuales para evitar fugas y contaminación ambiental.

4. Satisfacer la demanda de "flujo de aire preciso" en escenarios especiales

En algunos escenarios con requisitos estrictos sobre la velocidad y presión del flujo de aire (como tratamiento médico, investigación científica, fabricación de precisión), el flujo de aire natural odinario no puede satisfacer la demanda, y es necesario un control preciso de los motores del soplador:

Apoyo respiratorio médico: el motor del ventilador del ventilador puede controlar con precisión la velocidad y la presión del flujo de aire, administrar oxígeno o aire de acuerdo con el ritmo de respiración del paciente y ayudar a los pacientes con dificultad para respirar a mantener la respiración normal. Su precisión de control de velocidad puede alcanzar ± 1 rpm para garantizar un flujo de aire estable.

Formación de impresión 3D: en la impresión 3D FDM (modelado de deposición fusionada), el ventilador de enfriamiento impulsado por el motor del ventilador debe soplar con precisión al cable de plástico recién extruido para que se solidifique rápidamente y diga para evitar la deformación. La velocidad del ventilador debe ajustarse en tiempo real de acuerdo con el material de impresión (como PLA, ABS) y la altura de la capa, que depende de la función de regulación de velocidad sin paso del motor.

Experimento del túnel del viento: en el equipo del túnel de viento en el campo aeroespacial, los motores del soplador gigante pueden conducir las palas del ventilador para generar flujo de aire de alta velocidad y estable (la velocidad del viento puede alcanzar varias veces la velocidad del sonido), simulando el entorno de vuelo de los aviones a gran altitudes y probando su rendimiento aerodinámico. El poder de tales motores puede alcanzar varios miles de kilovatios, y necesitan mantener una operación estable a una presión extrema.

5. Resolver los problemas de "desperdicio de energía" y "pérdida de equipo"

Los ventiladores tradicionales a menudo desperdician energía debido a la baja eficiencia motora y los métodos de regulación de la velocidad hacia atrás, o con frecuencia se dañan debido a la falta de funciones de protección. Los motores del ventilador resuelven estos problemas de las siguientes maneras:

El ahorro de energía y la reducción del consumo: los motores de alta eficiencia (como los estándares de eficiencia energética IE3 e IE4) son 10% -15% más eficientes que los motores tradicionales. Tomando un ventilador industrial de 15kW que funciona 8 horas al día como ejemplo, puede ahorrar alrededor de 12,000 yuanes en facturas de electricidad por año (calculado a 0.5 yuanes/kWh).

LIFA DEL EQUIPO PROLONGO: las funciones de protección de sobrecalentamiento y sobrecalentamiento del motor pueden evitar que el ventilador se dañe debido a cargas anormales; El diseño de bajo ruido reduce el desgaste de la estructura del ventilador causado por la vibración y reduce la frecuencia de mantenimiento. Por ejemplo, los fanáticos industriales equipados con motores sin escobillas tienen un tiempo de operación promedio sin problemas de más de 50,000 horas, que es de 3 a 5 veces mayor que los de los motores cepillados tradicionales.

Desde la comodidad de la vida diaria hasta la seguridad y la eficiencia de la producción industrial, los motores del ventilador se han convertido en una "piedra angular invisible" indispensable de la sociedad moderna al resolver varios problemas relacionados con el flujo de aire.

¿Cómo usar ventiladores impulsados por motores de ventilador en diferentes escenarios?

El uso de motores de ventilador debe ajustarse de manera flexible de acuerdo con escenarios específicos para dar un juego completo a su mejor rendimiento y extender su vida útil. Los requisitos de carga y las condiciones ambientales varían mucho en diferentes escenarios, y el enfoque de operación también es diferente. Las pautas específicas son las siguientes:

I. Escenarios domésticos (aires acondicionados, campanas de alcance, ventiladores)

Los motores del soplador del hogar tienen una potencia pequeña (generalmente 50-500W), y la operación se centra en el "conveniencia y ahorro de energía", lo que requiere atención al mantenimiento detallado:

1. Air acondicionador Motor de soplador

Estrategia de ajuste de velocidad del viento: a alta temperatura en verano, primero gire el engranaje de alta velocidad para enfriar rápidamente (generalmente 3000-4000 rpm). Cuando la temperatura ambiente esté cerca del valor establecido (como 26 ° C), cambie a la marcha de mediana y baja velocidad (1500-2000 rpm) para mantener una temperatura constante, lo que puede evitar paradas de arranque frecuentes y reducir el consumo de energía; En el calentamiento de invierno, da prioridad al equipo de baja velocidad para dejar que el aire caliente se levante y se extienda naturalmente, evitando el soplado directo en el cuerpo humano y causando la piel seca.

Limpieza y mantenimiento del filtro: un filtro bloqueado aumentará la resistencia a la entrada de aire en más del 30%, lo que lleva a un fuerte aumento en la carga del motor. Se recomienda enjuagar el filtro con agua limpia cada 2-3 semanas (agregue detergente neutral cuando haya contaminación petrolera pesada) e instalarlo después del secado. Especialmente en entornos con humo o polvo de aceite denso, como cocinas y calles, el ciclo de limpieza debe acortarse a 1 semana.

Habilidades de protección de inicio: al salir de la habitación por un corto tiempo (dentro de 1 hora), es más rentable seguir funcionando a baja velocidad: la corriente en el momento del arranque del motor es de 5 a 7 veces el valor nominal. Las paradas de inicio frecuentes no solo consumen electricidad, sino que también aceleran el envejecimiento por devanado.

2. Range Hood Blower Motor

Agarra el tiempo de arranque: encienda la máquina 1-2 minutos antes de cocinar para permitir que el motor forme presión negativa de antemano (la presión del viento es de aproximadamente 200-300Pa), lo que puede evitar que el humo de aceite se extienda a otras áreas de la cocina y reduzca la carga de la postre.

Velocidad de rotación coincidente con los escenarios de cocción: Use engranajes de alta velocidad (2500-3000 rpm) para saltar y frezar para descargar rápidamente una gran cantidad de humo de aceite a través de una fuerte succión; Cambie a engranajes de baja velocidad (1000-1500 rpm) para el guiso lento y la creación de sopa para mantener la descarga básica de humo de aceite mientras reduce el ruido y el consumo de energía.

La limpieza regular de los impulsores: la adhesión del humo de petróleo aumentará el peso del impulsor en un 10%-20%, lo que provocará una disminución en la velocidad del motor y el aumento de la vibración. El impulsor debe ser desmontado y limpiado cada 3 meses: remoje en agua tibia con bicarbonato de sodio durante 10 minutos, suavizar las manchas de aceite y limpiar con un cepillo suave. Evite rascar la superficie del impulsor con lana de acero.

3. Motor de ventilador de piso/mesa

Garantía de estabilidad de colocación: el ventilador debe colocarse en una mesa horizontal con un espacio de no más de 0.5 mm entre la parte inferior y la tabla. De lo contrario, la fuerza desigual sobre el rotor acelerará el desgaste del rodamiento y aumentará el ruido en 10-15 decibelios.

Protección para la operación continua: la operación continua a alta velocidad (≥2500 rpm) no debe exceder las 4 horas. A alta temperatura en verano, el motor debe detenerse durante 15 minutos para enfriarse, cuando la temperatura del motor excede los 70 ° C, la velocidad de envejecimiento de la capa de aislamiento se acelerará por más de 2 veces.

II. Escenarios industriales (ventilación del taller, sistemas de extracción de polvo, torres de enfriamiento)

Los motores del soplador industrial tienen una gran potencia (1-100kW) y entornos operativos complejos. Se requiere un cumplimiento estricto de las especificaciones para garantizar la seguridad y la eficiencia:

1. Fan de ventilación del taller

Ajuste de velocidad dinámica: ajuste en tiempo real de acuerdo con el número de personas en el taller: active el equipo de alta velocidad durante las horas de trabajo máximas (densidad del personal> 1 persona/㎡) para garantizar el volumen de aire fresco ≥30m³/persona · hora; Cambie a equipo de baja velocidad o pare durante el descanso del almuerzo o cuando nadie esté cerca, lo que puede mantener la circulación del aire y reducir el consumo de energía en más del 40%.

Mantenimiento de la transmisión de correa: para la transmisión de la correa, verifique la opresión de la correa todos los meses: presione el centro de la correa con los dedos, y la cantidad de hundimiento debe ser de 10-15 mm. Demasiado suelto causará pérdida de velocidad (hasta 5%-10%), y demasiado apretado aumentará la carga de rodamiento en un 20%y agravará el desgaste.

Monitoreo de la temperatura y alerta temprana: detecte regularmente la temperatura de la altura del motor con un termómetro infrarrojo, que normalmente debería ser ≤70 ° C (a una temperatura ambiente de 25 ° C). Si la temperatura aumenta bruscamente (superior a 80 ° C), detenga inmediatamente para la inspección: puede ser una falta de aceite de rodamiento (grasa a base de litio suplemento) o cortocircuito de devanado (detectar resistencia a aislamiento con un megohmímetro, que debería ser ≥0.5mΩ).

2. Ventilador de eliminación de polvo

Pretratamiento antes del arranque: verifique la limpieza de la bolsa del filtro antes del arranque. Si la resistencia excede los 1500pa (detectado por un medidor de presión diferencial), comience al sistema de bloqueo hacia atrás para limpiar el polvo primero: una bolsa de filtro bloqueada duplicará la presión de la salida del ventilador, lo que hace que la corriente del motor exceda el límite (más de 1.2 veces el valor nominal) y el cierre de protección contra sobrecarga desencadenante.

Selección del modo de regulación de la velocidad: evite cambios de velocidad frecuentes (como ≥3 veces por minuto). Se recomienda adoptar el modo de "operación de alta velocidad (80% -100% de velocidad nominal) limpieza de polvo regular (una vez cada 30 minutos)" para reducir el impacto de las fluctuaciones de corriente en los devanados del motor.

Inspección de sellado anticorrosión: al manejar gases corrosivos (como la niebla de base ácida), desarme la caja de la unión cada mes para verificar si el anillo de goma de sellado envejece (reemplace inmediatamente si aparecen grietas) y aplique vaselina en los terminales para evitar un contacto deficiente debido a la corrosión.

3. Ventilador de la torre de enfriamiento

Regulación de velocidad vinculada de temperatura del agua: enlace con un convertidor de frecuencia a través de un sensor de temperatura (precisión ± 0.5 ° C). Cuando la temperatura del agua de salida> 32 ° C, aumente la velocidad en un 5% por cada aumento de 1 ° C; Cuando <28 ° C, reduzca la velocidad para lograr la "disipación de calor a pedido", que es más del 30% de ahorro de energía que el modo de velocidad fija.

Operación anti-congelada de invierno: cuando la temperatura es ≤0 ° C, si el ventilador necesita funcionar, reduzca la velocidad al 30% -50% del valor nominal (reduzca el volumen de aire y la pérdida de calor), y encienda la calefacción eléctrica (potencia ≥5kw) al mismo tiempo para garantizar la temperatura del agua en la torre ≥5 ° C, evitar el juicio del impulsor y la cáscaras debido a la carga.

Iii. Escenarios automotrices (ventiladores de enfriamiento, sopladores de aire acondicionado)

Los motores del soplador automotriz funcionan en entornos vibrantes y de alta temperatura (la temperatura del compartimento del motor puede alcanzar los 80-120 ° C), y se debe prestar atención a la protección durante el uso:

1. Ventilador de enfriamiento del motor

Limpieza después del enfriamiento: después de apagar el motor, espere más de 30 minutos hasta que la temperatura del motor disminuya por debajo de 60 ° C antes de enjuagarse: el agua fría en un motor caliente causará una expansión térmica desigual y contracción entre la carcasa y los componentes internos, posiblemente causando grietas (especialmente albergan de aleación de aluminio).

ADVERTENCIA Y MANECHO DE ROIDO ANORMAL: si se produce un sonido "chirrido" (falta de aceite) durante la rotación, agregue la grasa a alta temperatura (resistencia a la temperatura ≥150 ° C); Si se produce un sonido de "hacer clic" (frotamiento del impulsor), verifique si los pernos de fijación están sueltos (el par debe cumplir con los requisitos manuales, generalmente 8-10n · m) para evitar la deformación del impulsor y el desgaste agravado.

2. Soplador de aire acondicionado

Ciclo de reemplazo del filtro: reemplace el filtro de aire acondicionado cada 10,000-20,000 kilómetros (acorte a 10,000 kilómetros en condiciones de carretera duras). Un filtro bloqueado aumentará la resistencia a la entrada de aire en un 50%, lo que llevará a un aumento del 20%-30%en la corriente del motor, que puede quemar los devanados después de la operación a largo plazo.

Especificaciones de funcionamiento del engranaje: al cambiar de marcha, ajuste paso a paso (desde "OFF" → "Velocidad baja" → "Velocidad media" → "Velocidad de alta") con un intervalo de 1-2 segundos cada vez para evitar un impacto de corriente alta instantánea (hasta 6 veces el valor nominal) que daña el resistencia de control de velocidad.

IV. Escenarios médicos (ventiladores, generadores de oxígeno)

Los motores del ventilador en equipos médicos tienen requisitos extremadamente altos para la precisión (error de velocidad ≤ ± 1%) y la estabilidad, y la operación debe seguir estrictamente las regulaciones, con "precisión y seguridad" como el núcleo:

1. Motor del ventilador del ventilador

Proceso de calibración de parámetros: Calibre con un software profesional antes de usar para garantizar que la velocidad coincida con el volumen de marea y la frecuencia respiratoria (por ejemplo, el volumen de marea adulta de 500 ml corresponde a una velocidad de 1500 rpm, con un error ≤5 rpm). Después de la calibración, verifique con una bomba de aire estándar para garantizar la fluctuación del flujo de aire ≤3%.

Puntos de protección de desinfección: al desinfectar, solo desinfecte las tuberías del circuito de aire, las máscaras y otras piezas de contacto del paciente (limpie con 75% de alcohol o esterilización a alta temperatura). Está estrictamente prohibido dejar que el desinfectante ingrese al interior del motor: la infiltración de líquidos hará que la resistencia del aislamiento del devanado caiga (<0.5MΩ), lo que conduce a fallas de cortocircuito.

Garantía de redundancia de potencia: debe conectarse a una fuente de alimentación ininterrumpida de UPS (duración de la batería ≥30 minutos), y probar la función de conmutación de encendido regularmente (mensualmente) para garantizar que el motor no se detenga cuando la potencia de la red está interrumpida (fluctuación de velocidad ≤2%), evitando poner en peligro el resumen del paciente.

2. Motor del ventilador del generador de oxígeno

Control del entorno de admisión: la entrada de aire debe estar lejos de las cocinas (humo de aceite) y los cosméticos (sustancias volátiles). Se recomienda instalar un pre-filtro HEPA (precisión de filtración ≥0.3 μm) para evitar que las impurezas ingresen al motor y usen los rodamientos (la vida útil se puede extender por más de 2 veces) o bloquear el tamiz molecular (afectando la concentración de oxígeno).

Estrategia de control de carga: Operación continua durante no más de 12 horas al día, pare durante 30 minutos cada 6 horas para permitir que el motor (temperatura ≤60 ° C) y el tamiz molecular se enfríen naturalmente; la temperatura alta causará que la eficiencia de adsorción del tamiz molecular caiga en un 10% -15% y acelere la edad del motor del motor.

Resumen: Principios básicos en todos los escenarios

Independientemente del escenario, el uso de motores del ventilador debe seguir tres principios:

1. Matricidad de la carga: ajuste la velocidad de acuerdo con las necesidades reales (volumen de aire, presión) para evitar la "capacidad excesiva" o la operación de sobrecarga;

2. Mantenimiento regular: concéntrese en enlaces clave como la limpieza, la lubricación y el sellado para detectar los peligros ocultos de antemano;

3. Advertencia temprana abnormal: juzga las anormalidades a través del sonido (ruido anormal), temperatura (sobrecalentamiento) y parámetros (fluctuación de corriente/velocidad) y se detiene a tiempo para manejar.

Seguir estos principios puede garantizar la operación estable a largo plazo del motor y maximizar su valor de rendimiento.

¿Cuáles son los consejos para usar ventiladores impulsados por los motores de soplador?

Dominar las habilidades de uso de los motores del ventilador no solo puede mejorar la eficiencia de la operación del ventilador, sino también extender la vida del motor y reducir el consumo de energía. Estas habilidades cubren todos los enlaces desde el inicio hasta el mantenimiento, y son aplicables a los equipos de los fanáticos en diferentes escenarios:

1. Fase de inicio: reduzca el impacto y logre un comienzo suave

La corriente en el momento del arranque del motor es de 5-7 veces la corriente nominal (llamada "corriente de inicio"). La puesta en marcha frecuente o incorrecta acelerará el envejecimiento de devanado y el desgaste de los rodamientos, por lo que es necesario dominar las habilidades de inicio correctas:

Inicio sin carga/carga de luz: asegúrese de que el ventilador esté sin carga o carga de luz antes del inicio. Por ejemplo, abra la válvula de derivación antes de comenzar el ventilador de extracción de polvo para reducir la presión de la tubería; Compruebe si el impulsor está atrapado por objetos extraños antes de comenzar el ventilador industrial (rotar manualmente el impulsor para confirmar la flexibilidad).

Inicio paso a paso: para motores de alta potencia (por encima de 5kW), se recomienda utilizar el arranque de estrellas del inicio o el arranque suave para reducir la corriente de arranque a 2-3 veces la corriente nominal, reduciendo el impacto en la cuadrícula de alimentación y el motor. Al comenzar pequeños motores para el hogar (como los ventiladores), primero puede encender el engranaje de baja velocidad y luego cambiar a la marcha de alta velocidad después de 3-5 segundos.

Evite la parada de arranque frecuente: cuando necesite detenerse por un corto tiempo (en 10 minutos), puede mantener el motor funcionando a baja velocidad en lugar de detenerse por completo. Por ejemplo, durante la brecha entre cocinar en la cocina, la campana de alcance se puede convertir a baja velocidad en lugar de apaarse para reducir la cantidad de arranque.

2. Fase de operación: ajuste a la demanda de eficiencia energética

El consumo de energía del ventilador durante la operación está estrechamente relacionado con la velocidad (potencia ≈ velocidad³). El ajuste razonable de la velocidad y la carga puede reducir en gran medida el consumo de energía:

Ajuste la velocidad para que coincida con la carga: ajuste dinámicamente la velocidad de acuerdo con las necesidades reales para evitar "usar un caballo grande para tirar de un carro pequeño". Por ejemplo:

 Cuando no hay nadie en el taller, reduzca la velocidad del ventilador de ventilación al 30% -50% del valor nominal;

 Cuando el aire acondicionado se está enfriando, reduzca la velocidad del ventilador en un 20% -30% después de que la temperatura ambiente alcanza el valor establecido;

 Cuando limpie una pequeña cantidad de polvo con una aspiradora, use el engranaje de baja velocidad (velocidad del motor por debajo de 10,000 rpm) para evitar el consumo innecesario de energía.

Balance de la presión de entrada y salida: la resistencia en la entrada y la salida del ventilador afectará directamente la carga del motor. Por ejemplo, minimice los codos al instalar tuberías (cada codo de 90 ° aumentará la resistencia en un 10%-15%); Limpie regularmente la pantalla del filtro y el impulsor para mantener el flujo de aire suave, de modo que el motor funcione bajo baja carga.

Use asistencia al viento natural: cuando funcionen los ventiladores al aire libre (como torres de enfriamiento, ventiladores de techo), ajuste el ángulo del ventilador de acuerdo con la dirección del viento para usar el viento natural para reducir la carga del motor. Por ejemplo, cuando el viento natural está en la misma dirección que la salida del ventilador, la velocidad puede reducirse adecuadamente para garantizar el volumen de aire mientras ahorra electricidad.

3. Fase de mantenimiento: mantenimiento detallado para extender la vida

La vida útil del motor del ventilador depende en gran medida del mantenimiento diario. Los siguientes consejos pueden reducir efectivamente las fallas:

Limpieza regular para evitar la contaminación y el daño:

 Alcicultura de la carcasa del motor y los agujeros de disipación de calor: limpie el polvo con aire comprimido o un cepillo suave cada 1-2 semanas para evitar una mala disipación de calor (especialmente en entornos polvorientos, como molinos textiles y molinos de harina).

Windings and Commutator (motores cepillados): abra la alojamiento para la inspección cada año, limpie el polvo de carbono en la superficie del conmutador con alcohol para evitar un mal contacto; Si hay aceite en la superficie del devanado, límpielo con un paño seco bañado en una pequeña cantidad de gasolina (funcione después de la falla de energía).

 Lubricación de carga: Agregue aceite lubricante (como la grasa de litio No. 3) a los rodamientos deslizantes cada 3-6 meses, y suplementa la grasa a los rodamientos de bolas cada año. La cantidad de aceite debe llenar 1/2-2/3 de la cavidad del rodamiento; Demasiado causará una mala disipación de calor.

Monitorear el estado para detectar fallas temprano:

 Listen al sonido: el motor debe hacer un sonido uniforme "zumbido" durante el funcionamiento normal. Si hay un "chillido" (que tiene falta de aceite), "sonido de fricción" (barrido del rotor) o "ruido anormal" (partes sueltas), deténgase inmediatamente para inspección.

 Temperatura de medición: toque la carcasa del motor con la mano. La temperatura normal no debe estar caliente (≤70 ° C). Si excede esta temperatura o se sobrecalienta parcialmente (como un extremo del rodamiento es significativamente más caliente que el otro), puede ser un desgaste o un cortocircuito de devanado.

 Corriente de verificación: mida la corriente operativa con un amperímetro de abrazadera. Si excede el 10% de la corriente nominal, indica que la carga es demasiado grande (como un filtro bloqueado) o hay una falla dentro del motor (como un cortocircuito de devanado), y la causa debe investigarse.

Adaptarse al medio ambiente para reducir la pérdida:

 Entorno humido (como baño, sótano): elija un motor con una carcasa impermeable (IP54 de grado de protección IP54 o superior), y verifique el anillo de goma de sellado de la caja de la unión todos los meses para evitar el ingreso de agua y el cortocircuito.

 Entorno de alta temperatura (como espacio para calderas, cerca del horno): elija un motor resistente a alta temperatura (aislamiento de clase H) e instale un ventilador de enfriamiento alrededor del motor para asegurarse de que la temperatura ambiente no exceda la temperatura nominal del motor (como el motor de clase H no excede los 180 ° C).

 Entorno de Corrosivo (como la planta química, la costa): elija un motor con una carcasa de acero inoxidable y devanados anticorrosión, y rocíe la pintura contra la rompina una vez por cuarto para evitar la corrosión de los componentes.

4. Uso seguro: evite los riesgos y prevenir accidentes
La operación del motor del ventilador implica la electricidad y la rotación mecánica, y se deben tener en cuenta los siguientes consejos de seguridad:

Seguridad eléctrica:

 Protección terrestre: la carcasa del motor debe estar a tierra de manera confiable (resistencia al suelo ≤4Ω) para evitar accidentes de descarga eléctrica causados por la carcasa viva cuando el aislamiento del devanado está dañado.

 Uso de electricidad de la sobrecarga de eventos: la línea de la fuente de alimentación del motor debe coincidir con su potencia (como las necesidades del motor de 1.5kW ≥1.5 mm² de alambre de cobre) e instalar un interruptor de circuito adecuado (la corriente nominal es 1.2-1.5 veces la corriente nominal del motor).

 Protección de tormentas de terceros: los motores al aire libre deben instalar dispositivos de protección de rayos para evitar daños por rayos en el circuito de control y los devanados.

Seguridad mecánica:

 La cubierta protectora es esencial: las partes expuestas del impulsor del ventilador y el eje del motor deben instalarse con una cubierta protectora (espaciado en la cuadrícula ≤12 mm) para evitar que se involucre lesiones de contacto del personal o objetos extraños.

Prohibit Operaciones ilegales: no desmonte la carcasa o las piezas giratorias táctiles durante la operación; Durante el mantenimiento, la potencia debe desconectarse y se debe colgar un signo "No encendido" para evitar que se inicien mal.

Estas habilidades parecen sutiles, pero pueden mejorar significativamente la eficiencia de operación del motor del ventilador, extender su vida y reducir los riesgos de seguridad. Ya sea en escenarios domésticos o industriales, deben usarse de manera flexible de acuerdo con las necesidades reales para mantener el motor en las mejores condiciones de trabajo.

¿Cómo realizar el mantenimiento diario en los motores del ventilador?

El mantenimiento diario de los motores del ventilador es crucial para garantizar su operación estable a largo plazo. Se debe formular un plan de mantenimiento sistemático a partir de múltiples dimensiones, como la limpieza, la inspección, la lubricación y el almacenamiento. El enfoque de mantenimiento de diferentes tipos de motores (como AC/DC, cepillado/sin escobillas) es ligeramente diferente, pero el principio central es consistente: prevención primero, manejo oportuno de pequeños problemas para evitar la expansión de las fallas.

1. Limpieza diaria: mantenga el motor "limpio"

El objetivo central de la limpieza es eliminar impurezas como el polvo y el aceite para evitar que afecten la disipación de calor, el aislamiento y la operación mecánica:

Sistema de disipación de carcasa y calor:

 Frequencia: una vez por semana en entornos generales, una vez al día en entornos polvorientos (como plantas de cemento, talleres de carpintería).

Method: Limpie la carcasa con un paño suave y seco; Sople los orificios de disipación de calor y los disipadores de calor con aire comprimido (presión 0.2-0.3MPa) o limpie con un cepillo suave para asegurar que no se bloquee el polvo. Si hay aceite, limpie con un paño sumergido en detergente neutro, luego seque con un paño seco.

 Nota: No enjuague el motor directamente con agua (excepto los motores impermeables) para evitar el agua que ingrese al interior y cause cortocircuitos.

Componentes internos (desmontaje y limpieza regular):

 Frequencia: 1-2 veces al año, o ajustado de acuerdo con el entorno operativo (una vez cada 6 meses en entornos húmedos).

Method:

 Desconecte la fuente de alimentación y retire la carcasa del motor (registre el método de cableado para evitar una conexión incorrecta durante la reinstalación).

 devanados del estator: limpie el polvo de la superficie con un paño seco o aire comprimido; Si hay aceite, limpie suavemente con un paño sumergido en alcohol (evite tirar de los devanados con fuerza).

 Rotor y conmutador (motores cepillados): pule suavemente la capa de óxido y el polvo de carbono en la superficie del conmutador con papel de lija fino (más de 400 malla), luego limpie con algodón de alcohol; Sopla el polvo en el núcleo del rotor con aire comprimido.

 Sensores de motores sin escobillas: limpie la superficie del sensor del salón con un paño seco para evitar el polvo que afecta la detección de la señal.

 Nota: Después de la limpieza, verifique si la capa de aislamiento del devanado está intacta; Si está dañado, repare inmediatamente (pinta con pintura aislante).

2. Inspección regular: detectar riesgos potenciales en el tiempo

El enfoque de la inspección es el rendimiento eléctrico, los componentes mecánicos y el estado de conexión del motor para lograr la "detección temprana y el manejo temprano":

Inspección del sistema eléctrico:

 Cambio y aislamiento: verifique si los terminales en la caja de unión están sueltas cada semana (confirme atornillando suavemente con un destornillador), y si la capa de aislamiento de alambre envejece y agrieta; Mida la resistencia de aislamiento de devanado a tierra con un megohmímetro (debe ser ≥0.5MΩ, motores de alto voltaje ≥1mΩ). Si es más bajo que el estándar, seca o reemplace los devanados.

Capacitors (motores de CA): verifique la apariencia de condensadores cada 3 meses. Si hay abultamiento, fugas o deformación de la carcasa, reemplace con el mismo tipo de condensador (el error de capacidad no excede ± 5%) para evitar afectar el arranque del motor y el rendimiento de la operación.

Controller (motores sin escobillas): verifique si las luces indicadoras del controlador son normales (como luz de alimentación, luz de falla) cada mes, y mida si los voltajes de entrada y salida están dentro del rango nominal con un multímetro. Si hay una anormalidad, verifique la línea o reemplace el controlador.

Inspección de componentes mecánicos:

Bearings: Escuche el sonido de la operación del rodamiento cada mes (puede sostener un extremo de un destornillador contra el asiento del rodamiento y colocar el otro extremo en su oído). No debe haber ruido anormal; Mida la temperatura del rodamiento cada 6 meses (no exceder la temperatura ambiente 40 ° C). Si la temperatura es demasiado alta o hay ruido anormal, reemplace el rodamiento (elija el mismo tipo y grado de precisión, como 6205ZZ).

 El eje rotor y giratorio: verifique si el eje giratorio se dobla cada seis meses (mida la agitación radial con un indicador de dial, debe ser ≤0.05 mm), y si el rotor está equilibrado (sin vibración obvia durante la operación). Si hay una anormalidad, endereze el eje giratorio o el equilibrio dinámico de re-do.

 CONEXIÓN DEL IMPELLADOR DE FAN Y EL IMPELLER: Verifique si la conexión entre la cuchilla del ventilador (o impulsor) y el eje del motor está suelto (como si los pernos están apretados) cada semana para evitar el peligro causado por la caída durante la operación.

Inspección del dispositivo de protección:

 Protectores de carga y relés térmicos: prueba manualmente una vez al mes (presione el botón de prueba, que debería tropezar normalmente) para garantizar una acción sensible; Verifique si el valor establecido coincide con la corriente nominal del motor (generalmente 1.1-1.25 veces la corriente nominal).

 Protección de la luz y dispositivos de conexión a tierra: verifique la resistencia a la conexión a tierra (≤4Ω) antes de la temporada de lluvias, y si el indicador de arrestos de rayos es normal para garantizar una protección efectiva del motor en tormentas eléctricas.

3. Mantenimiento de lubricación: reduzca la fricción y extienda la vida útil de los componentes

Los rodamientos son los componentes más fáciles del motor. La buena lubricación puede reducir significativamente el coeficiente de fricción, reducir la generación y pérdida de calor:

Ciclo de lubricación:

 Rodamientos de ventilación: agregue aceite cada 3 meses cuando la temperatura ambiente ≤35 ° C; Agregue aceite cada 1-2 meses cuando la temperatura> 35 ° C o en ambientes húmedos.

 Rodamientos de bola: agregue grasa cada 6-12 meses en entornos ordinarios; Agregue grasa cada 3-6 meses en entornos de alta velocidad (> 3000 rpm) o de alta temperatura.

Selección de lubricante:

 Rodamientos de ventas: elija aceite mecánico No. 30 o No. 40 (viscosidad moderada, sin solidificación a baja temperatura, sin pérdida a alta temperatura).

 Rodamientos de bola: elija grasa a base de litio (como No. 2 o No. 3), que es resistente a la temperatura (-20 ° C a 120 ° C) y tiene una buena resistencia al agua, adecuada para la mayoría de los escenarios; Elija la grasa compuesta de sulfonato de calcio para ambientes de alta temperatura (> 120 ° C).

Método de lubricación:

 Rodamientos de ventas: desenrosque la cubierta de la taza de aceite, agregue aceite lubricante a la línea de nivel de aceite (aproximadamente 1/2 de la cavidad del rodamiento), evite el aceite excesivo que cause fugas o una mala disipación de calor.

 Rodamientos de bola: Abra la cubierta del rodamiento, llene la cavidad del rodamiento con grasa con una herramienta especial (llene 1/2-2/3), gire el rodamiento para distribuir la grasa de manera uniforme, luego cubra la cubierta del rodamiento (preste atención al sellado para evitar que el polvo ingrese).

4. Mantenimiento de almacenamiento: habilidades de "recién llegado" para el cierre a largo plazo

Si el motor debe estar fuera de servicio durante mucho tiempo (más de 1 mes), se deben tomar medidas especiales de mantenimiento para evitar el envejecimiento o el daño de los componentes:

 Cleaning y secado: limpie completamente el interior y el exterior del motor antes del almacenamiento, seque la humedad posible con una pistola de calor (temperatura ≤60 ° C) y asegúrese de que los devanados y los rodamientos estén completamente secos.

 Tratamiento de la altura anti: Aplicar aceite anti-rominación (como la vaselina) a la parte expuesta del eje giratorio, envuélvalo con una película de plástico; Rocíe una capa delgada de pintura contra la riega en la carcasa de metal (especialmente en ambientes húmedos).

 Protección de inyección: ejecute con electricidad durante 30 minutos cada 2-3 meses (sin carga o carga de luz) para usar el calor del motor para alejar la humedad y evitar que el aislamiento del devanado envejezca debido a la humedad; Los motores sin escobillas deben alimentar el controlador al mismo tiempo para evitar la falla del condensador.

 ENTORNO DE ENTREMACIÓN: Elija un almacén seco y ventilado sin gases corrosivos. El motor debe colocarse horizontalmente en patines (evite el contacto directo con el suelo para evitar la humedad), lejos de las fuentes de calor y las fuentes de vibración; Si se trata de un motor vertical, fije el eje giratorio para evitar la flexión.

5. Pretratamiento de fallas: resuelva pequeños problemas en el acto

En el mantenimiento diario, si se encuentran fallas menores, se pueden manejar en el lugar para evitar la expansión:

 Light Ruido anormal de los rodamientos: agregue grasa en el tiempo; Si el ruido anormal persiste, verifique los objetos extraños, retírelos y observe el estado de la operación.

 Cableado: apriete los terminales con un destornillador y aplique antioxidante (como la vaselina) en el cableado para evitar la oxidación y el óxido.

 Humedad de la luz de los devanados: ejecute el motor sin carga durante 1-2 horas para alejar la humedad con su propio calor, o irradiar los devanados con una lámpara infrarroja (distancia> 50 cm).

El núcleo del mantenimiento diario es la "meticulosidad" y la "regularidad", incluso el polvo aparentemente insignificante o un tornillo suelto pueden causar fallas importantes en la operación a largo plazo. Al formular e implementar un plan de mantenimiento completo, la vida útil del motor del ventilador se puede extender en más del 30%, mientras se mantiene una operación eficiente y estable.

Fallas comunes de motores de soplador y análisis de causa

Los motores del ventilador son inevitablemente propensos a fallas durante la operación a largo plazo. Comprender las manifestaciones y las causas de las fallas comunes puede ayudar a localizar rápidamente los problemas y reducir el tiempo de inactividad. El siguiente es un análisis detallado de varias fallas:

Fenómeno de falla	Posibles categorías de causas	Causas específicas	Manifestaciones típicas
No comenzar	Fallas eléctricas	Mala contacto de potencia, fusible soplado, bajo voltaje; bobinado cortocircuito/circuito abierto/tierra a tierra; Daño del controlador del motor sin escobillas	Sin respuesta después de encendido, o solo un débil sonido "zumbido"
	Fallas mecánicas	Desgaste de rodamiento severo (fragmentación de bola, convulsión de buje), objetos extraños entre rotor y estator; cuchillas de ventilador enredada o impulsor frotando contra vivienda	Dificultad para girar manualmente el rotor, puede tropezar durante el inicio
	Acción del dispositivo de protección	Protector no reiniciar después de sobrecalentar/sobrecalentar	La fuente de alimentación es normal, pero el motor no tiene respuesta
Ruido anormal	Ruido mecánico	Falta de cojinete de aceite/desgaste, desequilibrio del rotor (desgaste de cuchilla desigual, flexión del eje); carcasa suelta o tornillos de fijación de cuchillas del ventilador	"Shoping" (falta de aceite), "Gurgling" (Suena de ropa de rodamiento) o "Tapping" (colisión de componentes)
	Ruido electromagnético	Bobinado cortocircuito/cableado incorrecto (como la fase abierta trifásica); espacio de aire desigual entre estator y rotor	Sound "Sissing" o zumbido electromagnético de alta frecuencia que cambia con la velocidad
Sobrecalentamiento del motor	Sobrecarga	Mayor resistencia al ventilador (filtro bloqueado, codos de tubería excesivos, salida de aire bloqueada); operación a largo plazo más allá de la potencia nominal	La temperatura de la vivienda excede los 70 ° C (a la temperatura ambiente de 25 ° C), puede desencadenar la apagado de protección térmica
	Mala disipación de calor	Ventilador de enfriamiento defectuoso (motores sin escobillas), agujeros de disipación de calor bloqueados; temperatura ambiente superior a 40 ° C	Aumento anormal en la temperatura del devanado, la capa de aislamiento puede emitir un olor quemado
	Fallas eléctricas/mecánicas	Cortocircuito de devanado, desequilibrio de corriente trifásica; Aumento de la fricción del rodamiento debido al desgaste	El aumento de la temperatura local (por ejemplo, el área de rodamiento se sobrecalienta significativamente)
Velocidad anormal	Baja velocidad	Voltaje de fuente de alimentación insuficiente (<90% del valor nominal); fallas de devanado (circuito de cortocircuito de giro/rotor abierto); sobrecarga	Reducción obvia en el volumen de aire, el motor funciona con dificultad
	Alta velocidad	Alta frecuencia de potencia (motores de CA); falla del controlador (DC/motores sin escobillas); Salida al aire libre (sin carga)	El aumento anormal en el volumen de aire puede estar acompañado de un mayor ruido

Vibración excesiva: la vibración que excede el rango permitido (generalmente ≤0.1 mm/s) durante la operación del motor causará tornillos sueltos, desgaste de componentes acelerados e incluso resonancia general. Las causas incluyen:

 Desequilibrio Rotor: el centro de gravedad del rotor no coincide con el centro de rotación (como el desgaste de la cuchilla, la flexión del eje), generando fuerza centrífuga durante la rotación, lo que lleva a la vibración.

 Problemas de instalación: Motor instalado de manera desigual (desviación horizontal superior a 0.5 mm/m), tornillos de anclaje sueltos o desalineación entre los ejes del ventilador y el motor (desviación de concentricidad superior a 0.1 mm).

 Daño de carga: la fragmentación de la bola de los rodamientos o el daño en la jaula causan vibración irregular durante la rotación del rotor.

 Deseficiente electromagnético: el desequilibrio de corriente trifásica o la asimetría de devanado genera pulsación de fuerza electromagnética periódica, causando vibración.

Diebe excesiva en motores cepillados: los motores cepillados generan una pequeña cantidad de chispas en el contacto entre cepillos y conmutadores durante la operación, pero las chispas excesivas (superiores a 1/4 del área del conmutador) son anormales. Las causas incluyen:

 Desgaste de cepillo de vegeneros o modelos no coincidentes: longitud de cepillo insuficiente (más corta que 5 mm), área de contacto pequeña con conmutador o dureza y resistividad del cepillo no coincidente que conduce a un mal contacto.

 Daño del comutador: desgaste desigual (ranuras) en la superficie del conmutador, aislamiento que sobresale entre las láminas de cobre o la excentricidad del conmutador que causa contacto inestable entre los cepillos y el conmutador.

 Fallas de viento: el cortocircuito del devanado del rotor o el circuito abierto causan cambios de corriente repentina durante la conmutación, aumentando las chispas.

 Presión del cepillo de pulverización: la presión excesiva (aumento de la fricción) o la presión insuficiente (contacto deficiente) del resorte del cepillo puede causar chispas excesivas.

Juzgar con precisión la causa de las fallas requiere combinar "observación, escucha y medición": observe si la apariencia está dañada, escuche los sonidos de operación anormales y mida el voltaje, la corriente y la temperatura con los instrumentos. La mayoría de las fallas se pueden evitar dañar por completo el motor si se maneja a tiempo; Si la autoinspección es difícil, comuníquese con el personal de mantenimiento profesional y no forje la operación.
